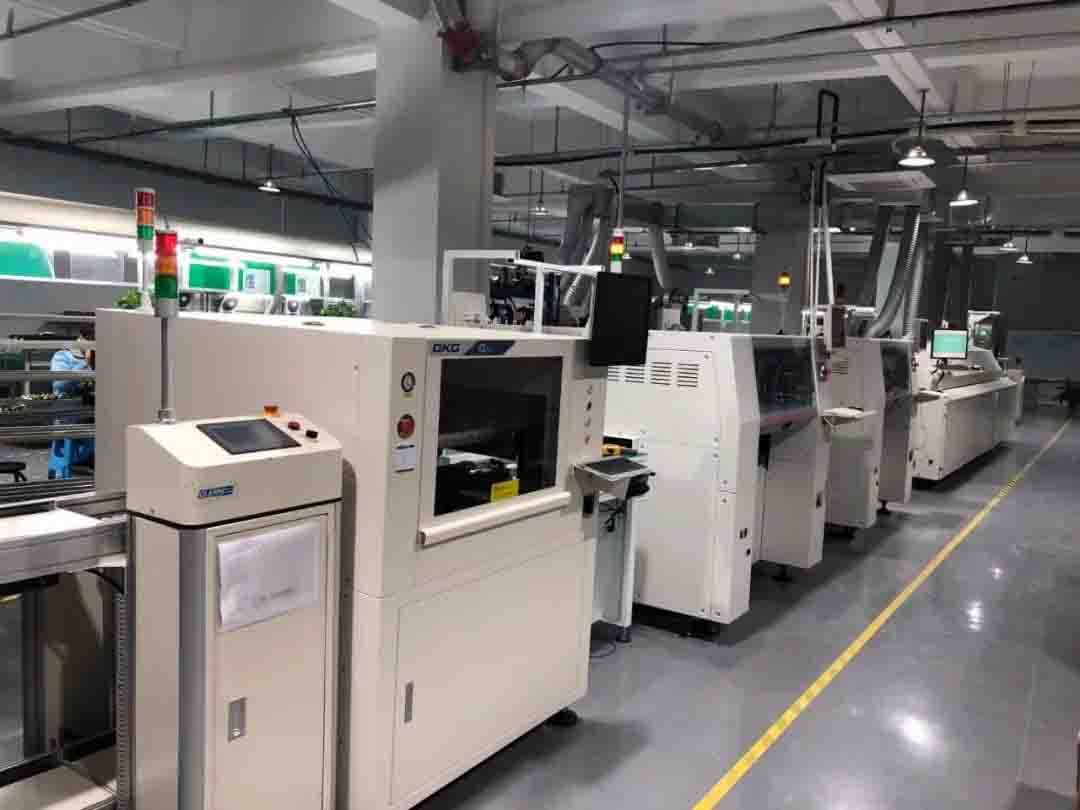

smt贴片机生产线
对于器件的检测，通常在贴片机生产线回流焊前后安装AOI检测系统。采用基于合格模板的学习和基于表面贴装技术的CAD数据检测。具体技术主要是基于预处理图像的模式识别。前者主要采用统计模式识别，通过学习建立合格的图像模式，然后对目标图像与样本图像进行比较处理，得到检测识别结果。
在线型AOI检测设备
一、AOI设备在回流焊前检测：将元器件放入板上锡膏后，将PCB送至回流炉前进行检查。这是检验机的典型位置，因为锡膏印刷和机器放置的大多数缺陷都可以在这里找到。在该位置生成的定量过程控制信息为高速贴片机和密集组件放置设备的校准提供信息。此信息可用于修改元件放置或指示放置机器需要校准。此位置的检查符合流程跟踪的目标。
离线型AOI检测设备
二、AOI设备在回流焊后检测：在贴片机生产工艺之后进行检查，这是目前AOI检测设备的流行选择，因为在这个位置可以找到所有的装配错误。回流焊后检查提供了高度的安全性，因为它可以识别锡膏印刷、部件放置和回流焊过程造成的错误。
