smt贴片机操作入门教程

时间:2022-05-17 来源:system 点击:660次

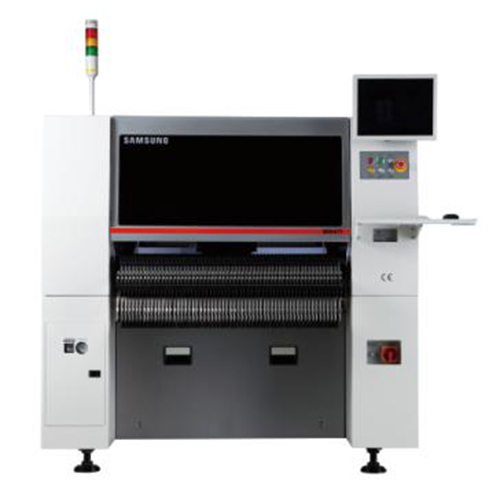

一、贴片机各部件的名称及功能


1. 主机

1.1 主电源开关(Main Power Switch):开启或关闭主机电源

1.2 视觉显示器(Vision Monitor):显示移动镜头所得的图像或元件和记号的识别情况。

1.3 操作显示器(Operation Monitor):显示机器操作的VIOS软件屏幕,如操作过程中出现错误或有问题时,在这个屏幕上也显示纠正信息。

1.4 警告灯(Warning Lamp):指示贴片机在绿色、黄色和红色时的操作条件。

绿色:机器在自动操作中

黄色:错误(回归原点不能执行,拾取错误,识别故障等)或联锁产生。

红色:机器在紧急停止状态下(在机器或YPU停止按钮被按下)

1.5 紧急停止按钮(Emergency Stop Button):按下这按钮马上触发紧急停止。



2. 工作头组件(Head Assembly)

工作头组件:在XY方向(X方向)移动,从供料器中拾取零件和贴装在PCB上。

工作头组件移动手柄(Movement Handle):当伺服控制解除时,你可用手在每个方向移动,当用手移动工作头组件时通常用这个手柄。




3. 视觉系统(Vision System)

移动镜头(Moving Camera):用于识别PCB上的记号或照位置或坐标跟踪。

独立视觉镜头(Single-Vision Camera):用于识别元件,主要是那些有引脚的QPF.

背光部件(Backlight Unit):当用独立视觉镜头识别时,从背部照射元件。

激光部件(Laser Unit):通过激光束可用于识别零件,主要是片状零件。

多视像镜头(Multi-Vision Camera):可一次识别多种零件,加快识别速度。




4. 供料平台(FeederPlate)

带装供料器、散装供料器和管装供料器(多管供料器),可安装在贴片机的前或后供料平台。




5. 轴结构(Axis Configuration)

X轴:移动工作头组件跟PCB传送方向平行。

Y轴:移动工作头组件跟PCB传送方向垂直。

Z轴:控制工作头组件的高度。

R轴:控制工作头组件吸嘴轴的旋转。

W轴:调整运输轨的宽度。




6. 运输轨部件(Conveyor Unit)

6.1主挡板(Main Stopper)

6.2定位针 (Locate Pins)

6.3Push-in Unit(入推部件)

6.4边缘夹具 (Edge Clamp)

6.5上推平板 (Push-up Plate)

6.6上推顶针 (Push-up Pins)

6.7入口挡板 (Entrance Stopper)




7. 吸嘴站(Nozzle Station):允许吸嘴的自动交换,总共可装载16个吸嘴,7个标准和9个可选吸嘴。



8. 气源部件(Air Supply Unit)

包括空气过滤器、气压调节按钮、气压表。




9. 输入和操作部件(Data Input and Operation Devices)

9.1YPU ( Programming Unit) 编程部件

Ready按钮:异常停止的解除和伺服系统发生作用。

9.2键盘( Keyboard )各键的功能

1:用于获得目前选项的帮助信息

2:PCB生产转型时使用

3:转换编制目标(元件信息、贴装信息等)

4:转换副视窗(形状、识别等信息)

5:用于跳至数据地址

6:辅助调整时使用

7:设定数据库

8:视觉显示实物轮廓

9:照位置

10:坐标跟踪

Tab:各视窗间转换

Insert ,Delete :改变副视窗各参数

↑↓→←:光标移动及文页UP/Down移动

Space Bar(空档键):操作期间暂停机器(再按解除暂停)




注意:

1) 掌握各部件的名称,跟机器实物对照,可指出哪个部件的名称及基本作用。

2)请问当发生紧急情况时,应按哪个按钮,警告灯的状态以及操作显示器的显示情况




二、安全操作规程

安全地操作贴片机最基本的就是操作者应有最准确的判断,应遵循以下的基本安全规则:

1. 机器操作者应接受正确方法下的操作培训。

2. 检查机器,更换零件或修理及内部调整时应关电源(对机器的检修都必须要在按下紧急按钮或断电源情况下进行。

3. 确使读坐标和进行调整机器时YPU(编程部件)在你手中以随时停机动作。

4. 确使联锁安全设备保持有效以随时停止机器,机器上的安全检测等都不可以跳过、短接,否则极易出现人身或机器安全事故。

5. 生产时只允许一名操作员操作一台机器。

6. 操作期间,确使身体各部分如手和头等在机器移动范围之外。

7. 机器必须有正确接地〈真正接地,而不是接零线〉。

8. 不要在有燃气体或极脏的环境中使用机器。



注意:

1) 未接受过培训者严禁上机操作。

2)操作设备需以安全为第一,机器操作者应严格按操作规范操作机器,否则可能造成机器损坏或危害人身安全。

3)机器操作者应做到小心、细心。
