SMT贴片加工返修更换片式元器件的方法

时间:2022-05-10 来源:system 点击:538次

SMT加工返修中,片式元器件是接触较多的材料之一,在SMT加工中时常会遇到需要更换片式元器件的状况。更换片式元器件看起来很简单,但是里面还是有很多小技巧的,如果不注意的话操作起来还是很麻烦,为保证产品质量我们需要严格按照相关要求来更换片式元器件。






SMT加工返修中进行更换片式元器件操作之前我们需要先准备好一把接好了地线而且温度能够控制的电烙铁。烙铁头的宽度和片装元件的金属端面大小要相符合,烙铁需要加热到320摄氏度。除了电烙铁以外,还需要准备镊子、除锡条、细低温松香、焊丝等基本工具。

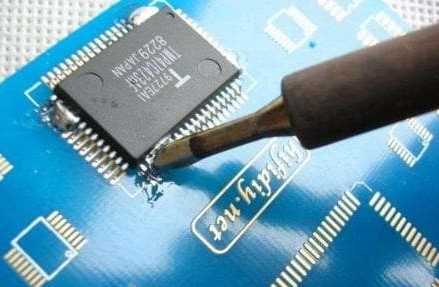

更换的时候,直接把烙铁头放在损坏元件的上表面,当元件两边的焊锡和下面的粘接剂熔化后,用镊子将元件摘除。紧接着是用除锡条将线路板上的残锡烫吸干净,再用酒精擦去原焊盘上的粘接剂和其他污渍。

的时候,通常只给线路板上一边焊盘烫适量焊锡;然后用镊子将元件放在焊盘上,为了快速加热焊盘上的锡,需要将熔锡接触片状元件置于金属端,但绝不能用烙铁头接触元件。

需要注意的是,只要将新换上的片状元件一端已经被固定,就可以焊另一端了,但要多加注意加热线路板上的焊盘,并加入适量的焊锡,使焊盘与元件端面形成一光亮弧面。焊锡的用量千万不能太多,以免流到元件底下使焊盘短路;同样的道理,在焊接时只能让熔锡浸到元件的金属端面,不能让烙铁头碰到元件,进而完成整个更换过程。
