SMT接驳台信号线如何连接?如何判断和测量?

时间:2022-04-26 来源:system 点击:799次

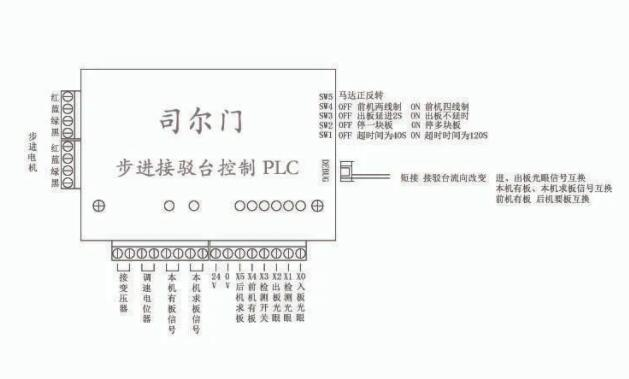

1、接驳台联机贴片机,一般情况下我们的设备只需要一个短路信号,可以使用万用表测量,在设备运行状态要板的时候,万用表调到量电阻的位置,测量设备入口端的信号线,哪两条是短路就是要板信号。

2、出板信号则以测量设备出口端的四条线哪两条有24V输出电源,连接到下一工作段的入口短路信号就O了,依次类推正线就联机完成了


 SMT接驳台大部分都可以用2线制就可以搞定,两线接得时候用万用表电阻档测量进板信号短接的两条线就是本机的要板信号,直接对接前机就可以。一般采用四芯线时用黑绿色线芯。

出板信号即是黄红色线芯,这个信号是个0V信号通过后机的短接信号线即要板信号反馈回去的。


  普通进板接驳台4条线怎么接信号线,四条线为红黄白黑。4根线,有两线开电后是有24v,另两根是0V,把有24V的两根接上工序或下工序0v线,另两根0V接上工序或下工序24V线。

I、导线连接的基本要求
     导线连接是电工作业的一项基本工序,也是一项十分重要的工序。
     导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
     对导线连接的基本要求是:连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
II、常用连接方法
     需连接的导线种类和连接形式不同,其连接的方法也不同。
     常用的连接方法有绞合连接、紧压连接、焊接等。
     连接前应小心地剥除导线连接部位的绝缘层,注意不可损伤其芯线。
