AOI检测设备基本介绍

时间:2022-04-15 来源:system 点击:525次

要保证SMT贴片加工的产品质量,那么加工过程中的检测至关重要。近年来,AOI检测发展迅速,已经成为各个企业的主流检测设备。

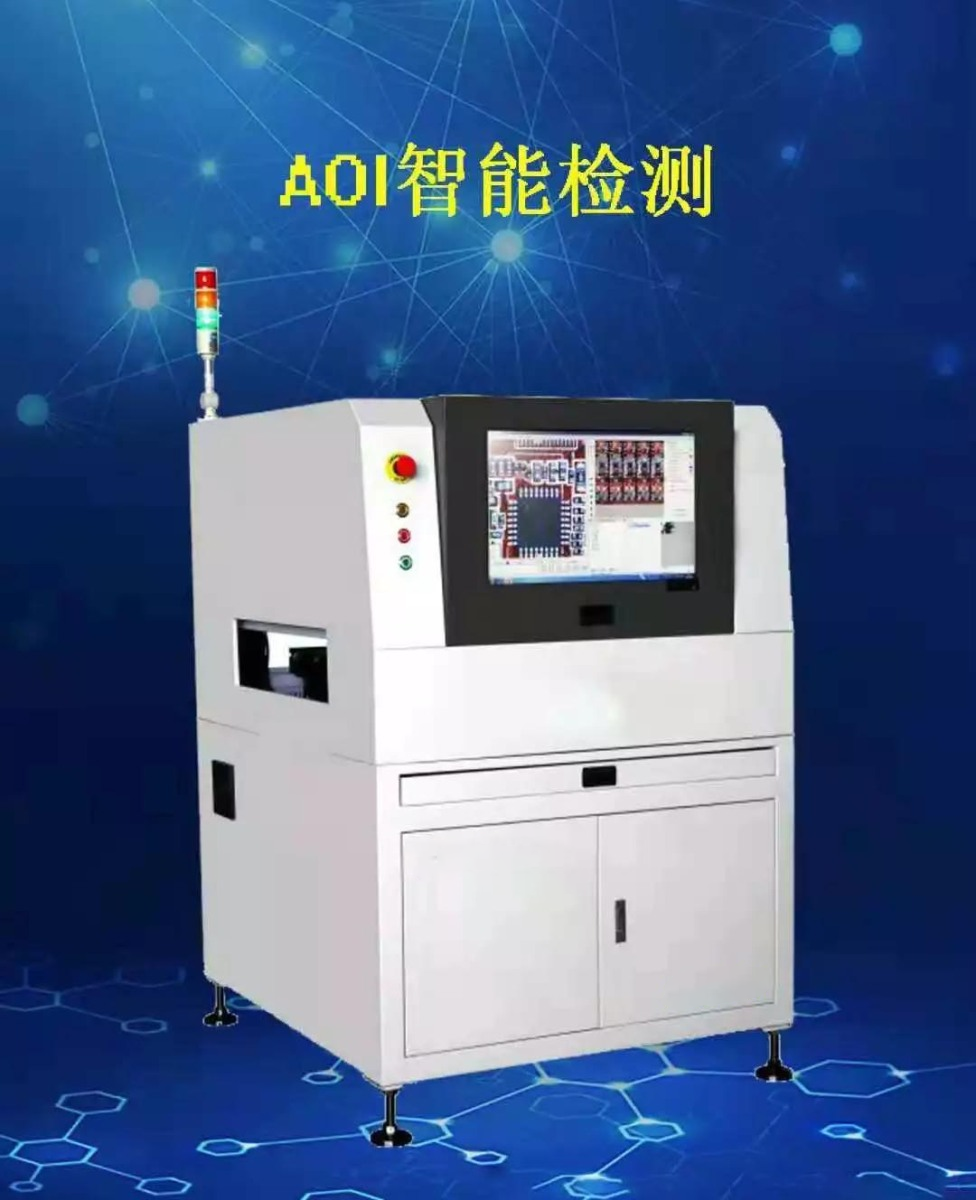

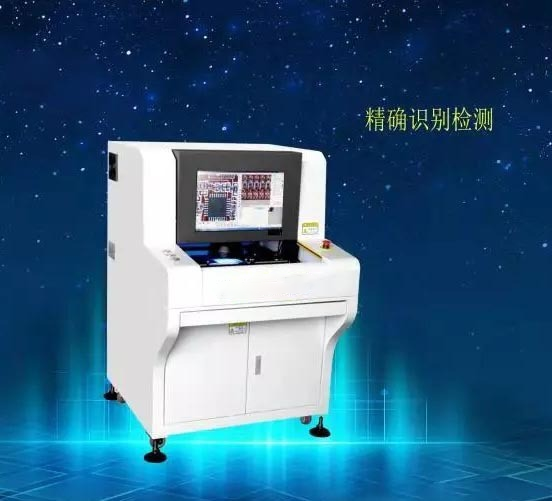

AOI的全称是自动光学检测,即Automatic Optic Inspection的简称,是利用光学原理对SMT贴片加工的焊接过程,进行常见缺陷检测的设备。当AOI检测设备自动检测时,设备通过摄像头自动扫描PCB,采集PCB图像,并将采集到的PCB图像数据与数据库中输入的参数进行对比,经过简单图像处理,确定PCB板焊接缺陷,并通过自动标志装置或设备显示器把缺陷标示/显示出来,以便工人及时修理。 它既可以检测元器件的多件、缺件、错件、立碑、侧立、偏立、反贴、换件、极反、IC引脚弯曲、文字识别。也可以检测焊锡的多锡、少锡、无锡、虚焊、短路、锡球、浮起等。

AOI检测设备主要分为两类:在线AOI检测设备和离线AOI检测设备。


1、在线AOI检测设备

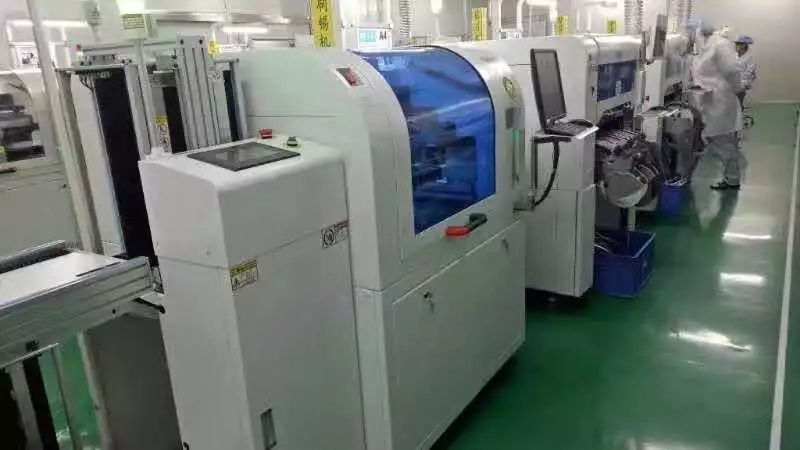

使用AOI检查设备监视PCB生产过程。通过对生产线上每一块PCB的检测,在线监控PCB具体的生产状况,并为调整生产工艺提供依据。当制造低混合度的大批量产品,且产品可靠性很重要时,厂商会优先采用在线AOI检测。


2、离线AOI检测设备



离线AOI检测设备是对走下生产线的PCB产品最终状态进行检测。主要用于生产问题明确、数量和速度为关键因素、产品混合度高的产品的检测。一般都将离线AOI检测设备设置在生产线的中段,在这个位置,设备可以产生广泛的过程控制信息。

随着PCB产品不断的朝小型化发展,要求SMT贴片过程中精度越来越高,靠人眼进行检测的方法已经被淘汰,引进AOI检测设备,很好的解决企业生产力浪费、产品质量低下、人工成本高等问题。
