SMT技术资讯

SMT阶梯钢网

时间:2022-04-15 来源:system 点击:557次

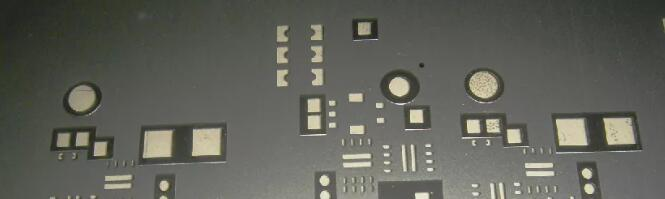

阶梯钢网又叫阶梯模板(StepStencil, 因同一PCB上各类元件焊接时对锡膏量要求的不同,就要求同一SMT模板部分区域厚度不同,这就产生了STEP-DOWN&STEP-UP工艺模板。

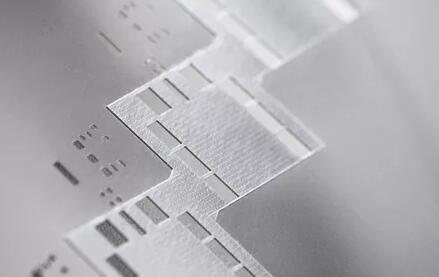

通俗说法是局部加厚钢网,就是正常SMT钢网在底部需加厚位置,好像又贴了一层钢片,这样印刷锡膏时厚度会增加。




钢网的阶梯面做在底面和顶面有什么区别?做在顶层和底层分别有什么优缺点:

优点:

阶梯在正面:

1、对于锡膏量的管控比较精准。因為刮刀直接接觸到階梯面,所以可以沿著階梯的形狀作上下移動,达到精准的锡膏量印刷的目的。

2、阶梯的厚度有比较大的弹性。因為其可以較為精準的控制錫膏量,所以可以藉由增厚鋼板但減少開孔來控制锡量。

3、可以降低钢网底部溢锡的比率。



阶梯在反面:1.不会影响刮刀的使用寿命。




缺点:

阶梯在正面:1、减短刮刀的使用寿命,刮刀的寿命会减损20%左右。(這是因为刮刀直接接触高低不平的钢网表面,造成部分区域施力不均致引起刮刀变形成波浪状

2. 阶梯附近(3mm以內)如果有0402以下零件或細間距零件(0.2mm間隙)的焊锡容易造成短路缺点(需特別管控)




 阶梯在反面:

1、阶梯的厚度范围较小。

2.、阶梯旁相邻的錫膏量较难管控。

3. 印刷机自动擦拭清洁钢网时易产生死角,容易有沾锡现象需注意。4.阶梯附近(3mm以內)如果有0402以下零件或细间距零件(0.2mm間隙)的焊锡容易造成短路等问题(需特別管控)




关于阶梯钢网到底做在哪面:

如果对錫膏厚度有比较大的差异的需求时建议采用正面阶梯,需同时衡量刮刀的使用寿命。

如果锡膏厚度的要求在0.025mm差异以內(需加厚位置附近无间距较小零件)时建议使用反面阶梯,反面阶梯不会对刮刀的使用寿命造成影响。因为我们都是从正面印刷的哈。是不是很简单啊,只要搞明白了这两点,您就可以很快的判断出您需要在哪面进行阶梯了。
