PCB板设计的10个基本设计流程

时间:2022-04-15 来源:system 点击:876次

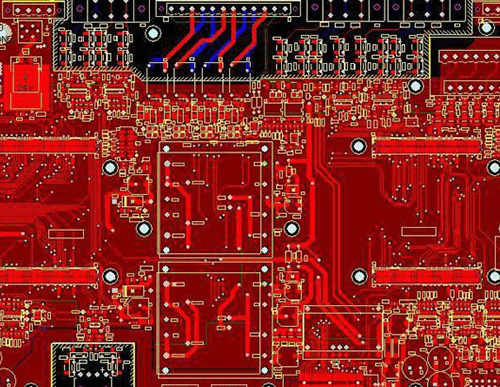

PCB板设计需要提供信息:

1)原理图:一种完整的电子文档格式,可以生成正确的网表(网表);

2)机械尺寸:提供定位装置的具体位置和方向识别,以及特定高度限位位置区域的识别;

3BOM清单:主要是在原理图上确定并检查设备的指定包信息;

4)接线指南:特定信号特定要求的说明,以及阻抗,层压等设计要求。

PCB板设计的基本设计流程如下:

预备 - > PCB结构设计 - > PCB布局 - >布线 - >布线优化和丝网 - >网络和DRC检查和结构检查 - > PCB板。




1:初步准备

1)这包括准备组件库和原理图。如果你想做一些好事,你必须首先磨练你的工具。为了建立一个好的董事会,除了设计原则,你必须画好。在继续PCB设计之前,必须首先准备原理图SCH的元件库和PCB的元件库(这是第一步 - 非常重要)。组件库可以使用Protel附带的库,但通常很难找到合适的库。最好根据所选设备的标准尺寸数据自行完成组件库。

原则上,首先执行PCB的组件库,然后执行SCH的组件库。PCB元件库要求较高,它直接影响电路板安装; SCH组件库要求相对宽松,只要您注意定义引脚属性以及与PCB组件的对应关系。

PS:注意标准库中的隐藏引脚。然后是原理图的设计,当它准备就绪时,就可以开始PCB设计了。

2)在制作原理图的库时,要注意引脚是否连接到输出/输出PCB板并检查库。



2. PCB结构设计

此步骤根据确定的板面尺寸和各种机械定位在PCB设计环境中绘制PCB表面,并放置所需的连接器,按钮/开关,数码管,指示器,输入,并根据定位要求输出。,螺丝孔,安装孔等,充分考虑和确定布线区域和非布线区域(如螺丝孔的范围是非布线区域)。

应特别注意支付组件的实际尺寸(占用面积和高度),组件之间的相对位置 - 空间的大小,以及设备放置的表面,以确保电路板的电气性能。在生产和安装的可行性和便利性的同时,在确保能够体现上述原则的前提下,应对设备进行适当修改以使其整洁。如果相同的装置放置整齐并在同一方向上,它不能被放置。这是拼凑而成的。



3. PCB布局

1)确保布局前原理图正确 - 这非常重要!---- - 非常重要!

示意图已完成,检查项目为:电网,地网等。

2)布局应注意放置的表面设备(特别是插件等)和设备的放置方式(直插式水平或垂直放置),以确保安装的可行性和便利性。

3)布局为白色将设备放在电路板上。此时,如果上述准备工作全部完成,您可以在原理图上生成网络表(Design-> CreateNetlist),然后导入网络表(Design-> LoadNets)在PCB上。我看到了完整的设备堆栈,并且引脚之间有飞线提示连接,然后可以进行设备布局。



总体布局基于以下原则:

当我躺着的时候在布局中,您应该确定放置设备的表面:一般来说,补丁应放在同一侧,插件应该查看具体情况。

1)根据电气性能的合理划分,一般分为:数字电路区域(即干扰,干扰),模拟电路区域(怕干扰),电源驱动区域(干扰源);

2)完成相同功能的电路,应尽可能靠近放置,并调整元件以确保最简单的连接;同时,调整功能块之间的相对位置,使功能块之间的连接最简洁;

3)对于高质量的部件,应考虑安装位置和安装强度;加热元件应与温度敏感元件分开放置,必要时还应考虑热对流措施;

4)时钟发生器(如:晶体或时钟)应尽可能靠近使用时钟的设备;

5)布局要求应平衡,稀疏有序,不要头重脚轻或沉没。



4.接线

接线是整个PCB设计中最重要的过程。这将直接影响PCB的性能。在PCB的设计过程中,布线一般有三个级别的划分:第一个是连接,然后是PCB设计的最基本要求。如果没有铺设线路,并且线路正在飞行,那么它将是一个不合格的板子。可以说它还没有开始。其次是电气性能的满意度。这是衡量印刷电路板合格性的指标。这是连接后,仔细调整接线,以达到最佳的电气性能,其次是美观。如果您的接线是连接的,那么就没有影响电器性能的地方了,但过去一瞥,有很多色彩鲜艳,色彩丰富,那么您的电气性能有多好,在别人看来还是一块垃圾。这给测试和维护带来了极大的不便。接线应整齐均匀,不应有规章制度。这些必须在确保电气性能和满足其他个性化要求的同时实现。

接线主要按照以下原则进行:

1)在正常情况下,应首先布线电源线和地线,以确保电路板的电气性能。在这些条件范围内,尝试加宽电源和接地线宽度。接地线比电源线更好。它们的关系是:地线>电源线>信号线。通常信号线宽度为0.2~0.3mm。最细的宽度可以达到0.05~0.07mm,电源线一般为1.2~2.5mm。对于数字电路PCB,可以使用宽地线形成环路,用于形成接地网(模拟电路的接地不能像这样使用));

2)预先加工要求较高的线(如高频线),输入和输出端的边缘应避免相邻的平行,以避免反射干扰。如果需要,加上接地,两个相邻层的布线应相互垂直,并联易发生寄生耦合;

3)振荡器外壳接地,时钟线应尽可能短,不能随处引用。在时钟振荡电路下方,特殊的高速逻辑电路部分应增加接地面积,不应采用其他信号线,以使周围电场接近零;

4)尽可能使用45°折线,不要使用90°折线来减少高频信号的辐射; (要求高线使用双弧线);

5)不要在任何信号线上形成环路。如果不可避免,环路应尽可能小;信号线的通孔数量应尽可能小;

6)关键线尽可能短而粗,并在两侧添加保护;

7)通过扁平电缆传输敏感信号和噪声场带信号时,应通过地线信号 - 地线提取;

8)应为测试点保留关键信号,以方便调试,生产和维护测试;

9)完成示意布线后,应优化布线。同时,在初始网络检查和DRC检查正确之后,执行无线区域的接地,并且使用大面积铜层作为地线,并且使用印刷电路板。未使用的地方作为地面连接到地面。或者制作多层板,电源,地线各占一层。



5.添加泪珠

泪珠是垫与线之间或线与引导孔之间的滴水连接。设置泪滴的目的是当电路板受到大的外力时,避免导线与焊盘或导线和导向孔之间的接触点。另外,断开连接,泪滴的设置可以使PCB电路板看起来更漂亮。

在电路板设计中,为了使焊盘更坚固,防止制作机械板时,焊盘与焊丝之间断裂,焊盘与焊丝之间通常会设置过渡带铜膜,形状像泪珠,因此通常称为泪珠。

6.反过来,第一项检查是查看Keepout图层,顶层,底层topoverlay和底部覆盖。

7.电气规则检查:通孔(0通孔 - 非常不可思议; 0.8边界线),是否有断开的网表,最小间距(10mil),短路(每个参数逐一分析)

8.电源线和地线检查 - 干扰。(滤波电容应靠近芯片)

9.完成PCB后,重新加载网络标记以检查网表是否已被修改 - 它可以正常工作。

10. PCB完成后,检查核心设备的线路以确保准确性。
